Трипозиційний ручний перемикач вводу резерву TOMZN TO219G 2P 63A (АВР MTS) — безпечне перемикання між мережею та генератором / інвертором
Відключення світла — не проблема, якщо є цей перемикач. TOMZN TO219G — це надійний ручний трипозиційний перемикач вводу резерву (АВР/MTS), який дозволяє швидко та безпечно перемикати живлення між основною електромережею та резервним джерелом: генератором, інвертором, сонячною або вітровою системою. Встановлюється в електрощит на DIN-рейку і займає лише два стандартні місця. Не потребує автоматики, ПЗ чи налаштувань — просто поверніть важіль і живлення переключено.
Ключові переваги
- Три положення — абсолютна безпека. Перемикач має три чітко зафіксовані положення: I (основне джерело), 0 (все відключено), II (резервне джерело). Переключення між джерелами завжди відбувається через нульове положення — жодного ризику зустрічної напруги чи пошкодження генератора або інвертора.
- Струм 63А — для будь-якого побутового об'єкта. Номінальний струм 63А перекриває потреби повноцінного будинку, квартири, офісу чи невеликого виробництва. Підключає і відключає навантаження швидко та надійно.
- Монтаж на DIN-рейку за лічені хвилини. Стандартний модульний корпус встановлюється на DIN-рейку 35 мм і займає 2 стандартні позиції щитка (36 мм). Монтаж не потребує спеціальних інструментів.
- Вогнестійкий корпус з ABS-пластику. Матеріал корпусу не підтримує горіння — безпека навіть у разі аварійного режиму роботи.
- Просте та зрозуміле керування. Механічний важіль із чіткими позначками I–0–II. Навіть людина без технічної освіти може безпечно перемкнути живлення самостійно.
- Сумісність з усіма типами резервних джерел. Підходить для підключення бензинових, дизельних та газових генераторів, інверторів будь-яких типів, сонячних та вітрових систем.
Технічні характеристики
| Модель | TOMZN TO219G |
| Тип | Ручний трипозиційний перемикач вводу резерву (MTS/АВР) |
| Стандарт | IEC/EN 60947-3 |
| Кількість полюсів | 2P (двополюсний) |
| Номінальний струм | 63 А |
| Номінальна напруга | 240/415 В (220 В / 380 В) |
| Частота мережі | 50/60 Гц |
| Форма контакту | I–0–II (три положення) |
| Ступінь захисту | IP20 |
| Діапазон робочих температур | -5°C … +40°C |
| Електричний ресурс | 1 500 циклів |
| Механічний ресурс | 8 500 циклів |
| Переріз підключуваного провідника | до 16 мм² |
| Тип монтажу | DIN-рейка 35 мм (EN60715) |
| Ширина (місць у щитку) | 2 модулі (36 мм) |
| Габарити | 36 × 82 × 66 мм |
| Матеріал корпусу | Вогнестійкий ABS-пластик |
| Тип клем | Гвинтові |

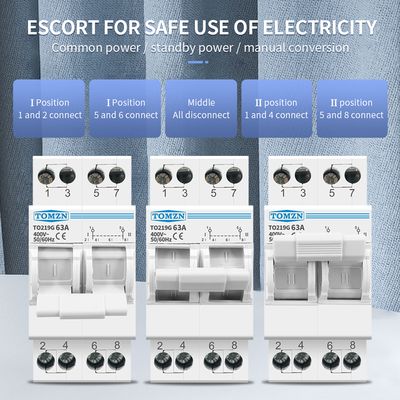

Принцип роботи
Перемикач має три чітких положення:
Положення I — підключено основне джерело живлення (міська мережа). Резервне джерело відключено.
Положення 0 — всі джерела живлення повністю відключені. Обов'язковий проміжний стан при переключенні. Виключає можливість одночасного підключення двох джерел та зустрічної напруги.
Положення II — підключено резервне джерело живлення (генератор, інвертор). Основна мережа відключена.
Сфери застосування
- Приватні будинки та квартири. Найпопулярніше застосування: безпечне підключення генератора або домашнього інвертора з акумуляторами при відключенні світла. Встановлюється в домашній щиток раз і назавжди.
- Системи резервного живлення з інверторами. Ідеально сумісний з інверторами на акумуляторах LiFePO4 та свинцево-кислотних АКБ. Дозволяє швидко перейти з мережі на інвертор і навпаки без ризику пошкодження обладнання.
- Сонячні та гібридні енергосистеми. Використовується для ручного перемикання між сонячним інвертором та міською мережею в гібридних системах без автоматики.
- Офіси та малий бізнес. Забезпечує безперебійність роботи при відключеннях — офісна техніка, сервери, касові апарати продовжують працювати від резервного джерела.
- Кафе, ресторани, магазини. Швидке перемикання на генератор при відключенні світла — холодильне та кухонне обладнання залишається в роботі.
- Виробничі та складські приміщення. Перемикання промислових ліній між основним живленням і резервним генератором без переривання технологічного процесу.
- Дачі та заміські об'єкти. Там, де мережа нестабільна або часто відключається — перемикач дозволяє швидко і безпечно перейти на автономне живлення.
- Зарядні станції для електромобілів та eBike. Забезпечує перемикання джерела живлення зарядної станції між мережею та резервним джерелом.
