Трехпозиционный ручной переключатель ввода резерва TO219G 2P 63A АВР MTS TOMZN 220В, 380В
Особенности
Описание

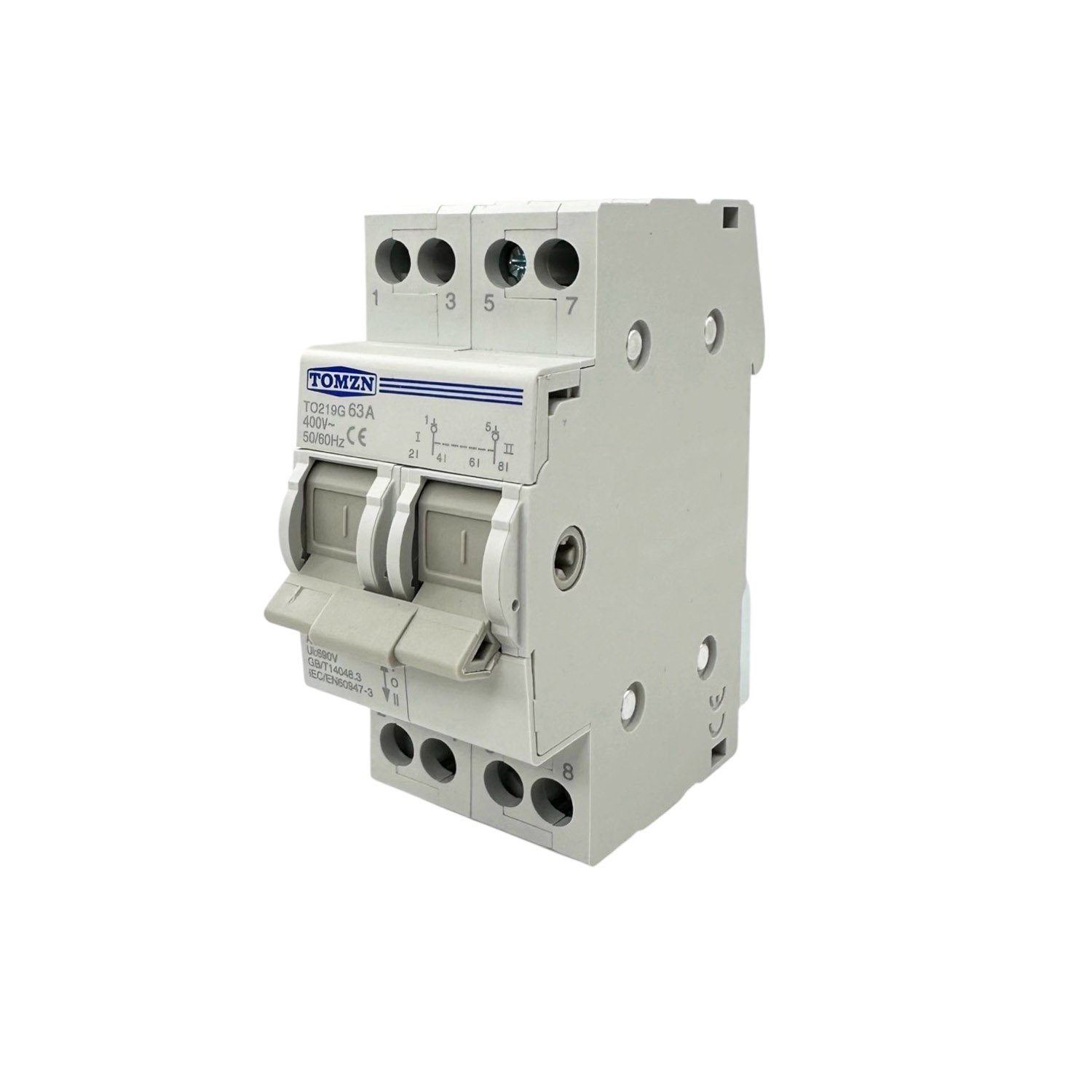

Трёхпозиционный ручной переключатель ввода резерва TOMZN TO219G 2P 63A (АВР MTS) — Безопасное переключение между сетью и генератором / инвертором
Отключение света — не проблема, если есть этот переключатель. TOMZN TO219G — это надёжный ручной трёхпозиционный переключатель ввода резерва (АВР/MTS), который позволяет быстро и безопасно переключать питание между основной электросетью и резервным источником: генератором, инвертором, солнечной или ветровой системой. Устанавливается в электрощит на DIN-рейку и занимает всего два стандартных места. Не требует автоматики, ПО или настроек — просто поверните рычаг и питание переключено.
Ключевые преимущества
- Три положения — абсолютная безопасность. Переключатель имеет три чётко зафиксированных положения: I (основной источник), 0 (всё отключено), II (резервный источник). Переключение между источниками всегда происходит через нулевое положение — никакого риска встречного напряжения или повреждения генератора и инвертора.
- Ток 63А — для любого бытового объекта. Номинальный ток 63А перекрывает потребности полноценного дома, квартиры, офиса или небольшого производства. Подключает и отключает нагрузку быстро и надёжно.
- Монтаж на DIN-рейку за считанные минуты. Стандартный модульный корпус устанавливается на DIN-рейку 35 мм и занимает 2 стандартные позиции щитка (36 мм). Монтаж не требует специальных инструментов.
- Огнестойкий корпус из ABS-пластика. Материал корпуса не поддерживает горение — безопасность даже в аварийном режиме работы.
- Простое и понятное управление. Механический рычаг с чёткими обозначениями I–0–II. Даже человек без технического образования может безопасно переключить питание самостоятельно.
- Совместимость со всеми типами резервных источников. Подходит для подключения бензиновых, дизельных и газовых генераторов, инверторов любых типов, солнечных и ветровых систем.
Технические характеристики
| Модель | TOMZN TO219G |
| Тип | Ручной трёхпозиционный переключатель ввода резерва (MTS/АВР) |
| Стандарт | IEC/EN 60947-3 |
| Количество полюсов | 2P (двухполюсный) |
| Номинальный ток | 63 А |
| Номинальное напряжение | 240/415 В (220 В / 380 В) |
| Частота сети | 50/60 Гц |

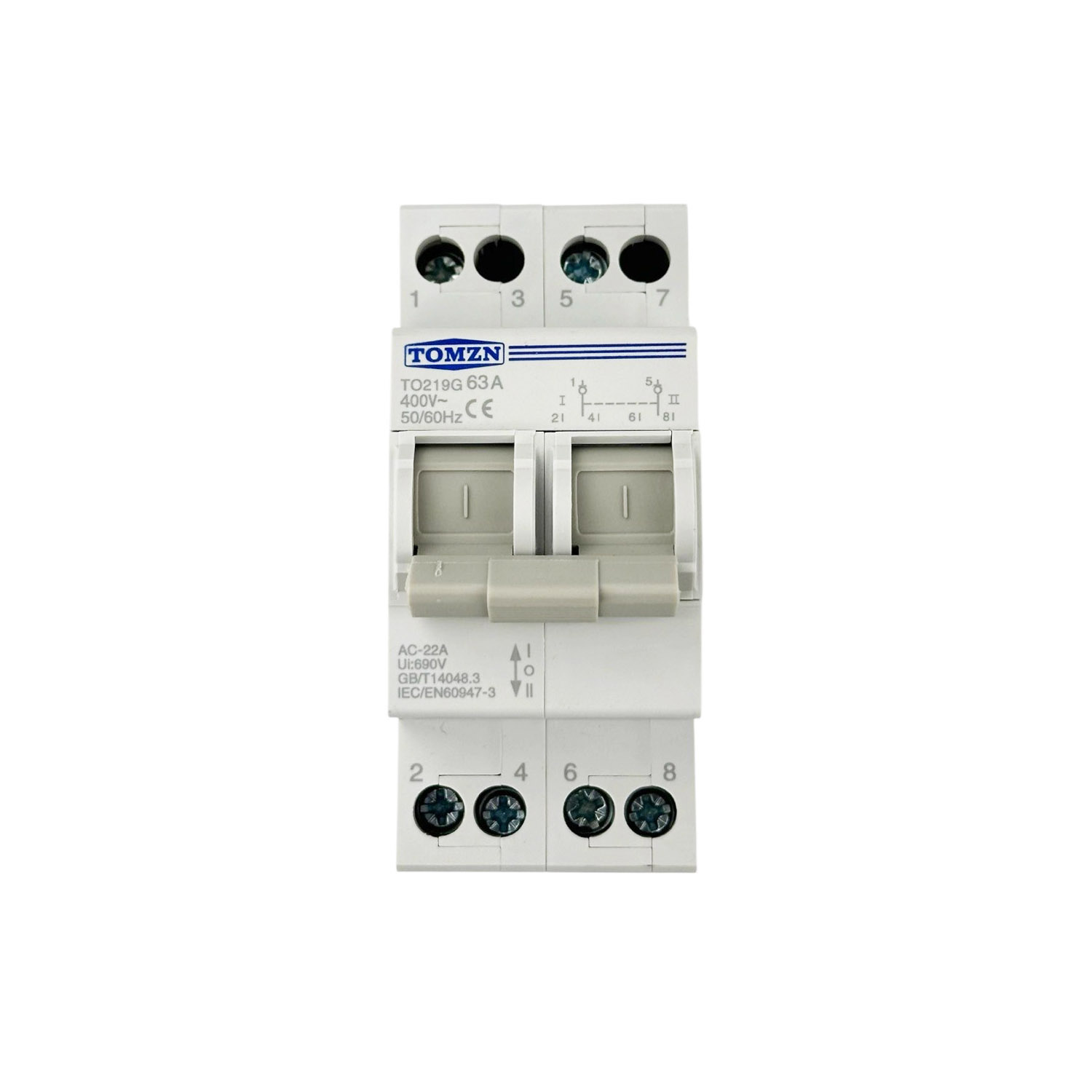

| Форма контакта | I–0–II (три положения) |
| Степень защиты | IP20 |
| Диапазон рабочих температур | -5°C … +40°C |
| Электрический ресурс | 1 500 циклов |
| Механический ресурс | 8 500 циклов |
| Сечение подключаемого проводника | до 16 мм² |

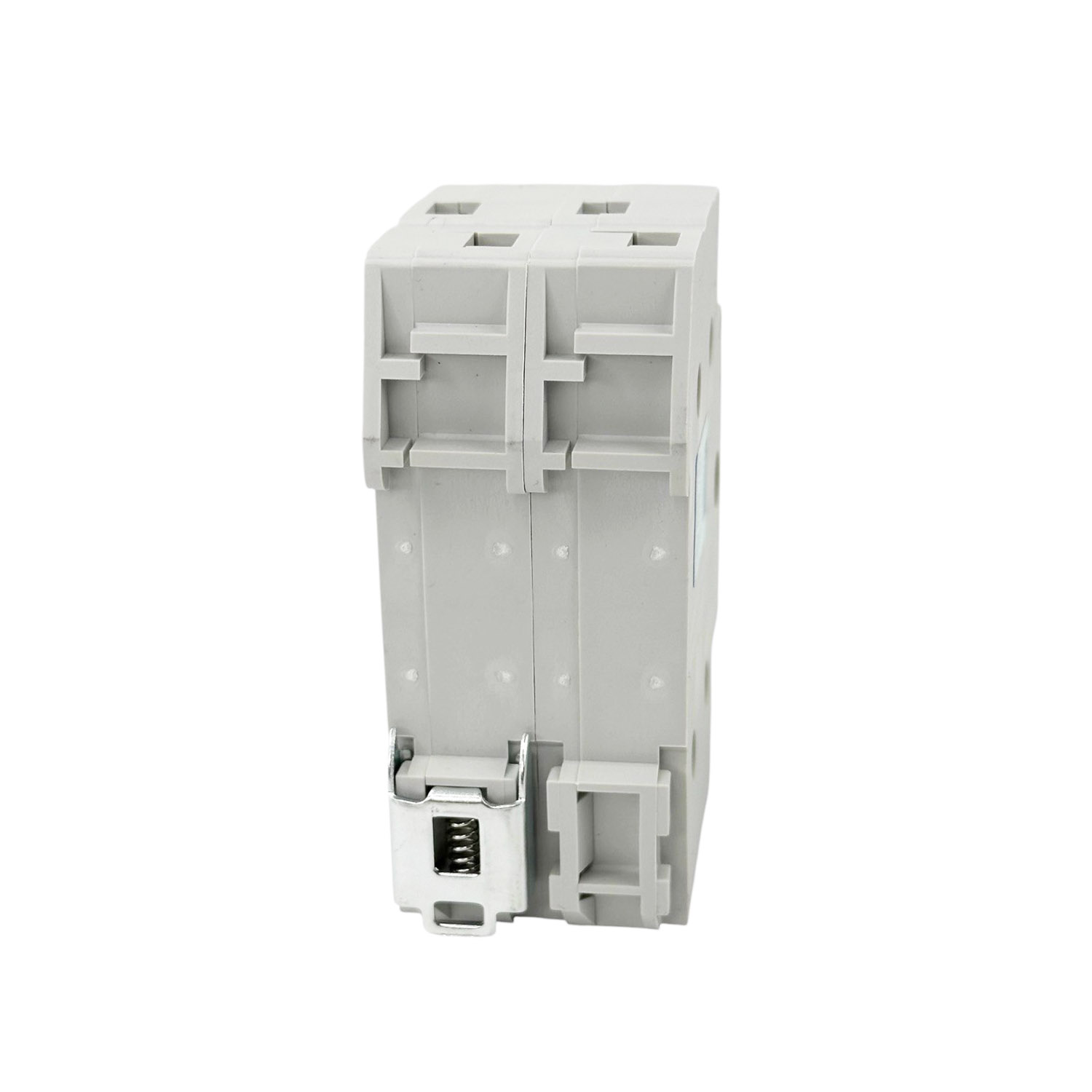

| Тип монтажа | DIN-рейка 35 мм (EN60715) |
| Ширина (мест в щитке) | 2 модуля (36 мм) |

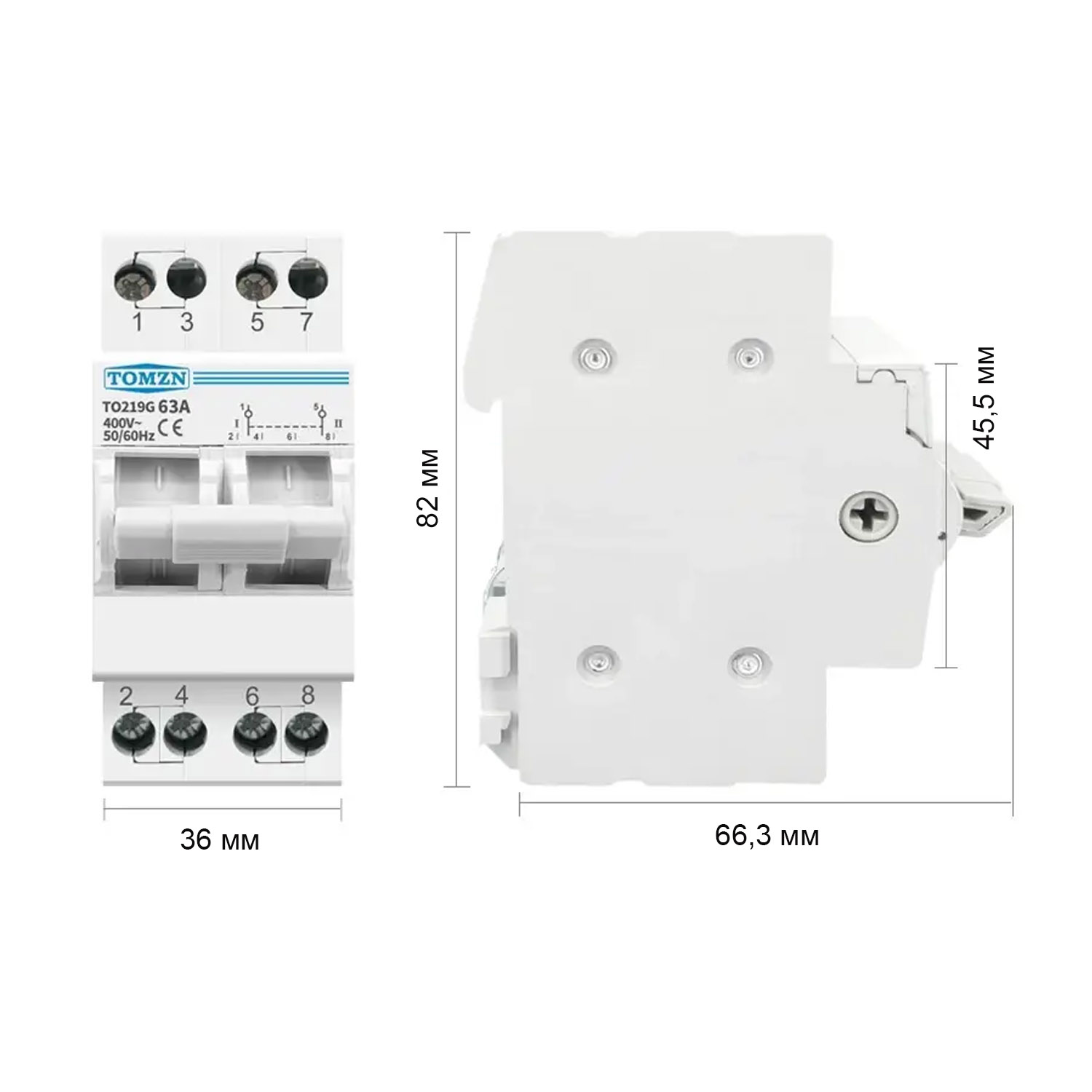

| Габариты | 36 × 82 × 66 мм |
| Материал корпуса | Огнестойкий ABS-пластик |
| Тип клемм | Винтовые |
Принцип работы
Переключатель имеет три чётких положения:
Положение I — подключён основной источник питания (городская сеть). Резервный источник отключён.
Положение 0 — все источники питания полностью отключены. Обязательное промежуточное состояние при переключении. Исключает возможность одновременного подключения двух источников и встречного напряжения.
Положение II — подключён резервный источник питания (генератор, инвертор). Основная сеть отключена.
Сферы применения
- Частные дома и квартиры. Самое популярное применение: безопасное подключение генератора или домашнего инвертора с аккумуляторами при отключении света. Устанавливается в домашний щиток один раз и навсегда.
- Системы резервного питания с инверторами. Идеально совместим с инверторами на аккумуляторах LiFePO4 и свинцово-кислотных АКБ. Позволяет быстро перейти с сети на инвертор и обратно без риска повреждения оборудования.
- Солнечные и гибридные энергосистемы. Используется для ручного переключения между солнечным инвертором и городской сетью в гибридных системах без автоматики.
- Офисы и малый бизнес. Обеспечивает бесперебойность работы при отключениях — офисная техника, серверы, кассовые аппараты продолжают работать от резервного источника.
- Кафе, рестораны, магазины. Быстрое переключение на генератор при отключении света — холодильное и кухонное оборудование остаётся в работе.
- Производственные и складские помещения. Переключение промышленных линий между основным питанием и резервным генератором без прерывания технологического процесса.
- Дачи и загородные объекты. Там, где сеть нестабильна или часто отключается — переключатель позволяет быстро и безопасно перейти на автономное питание.
- Зарядные станции для электромобилей и eBike. Обеспечивает переключение источника питания зарядной станции между сетью и резервным источником.
